昨天在主機板盒挖出我從來沒看過(也沒想要看)的一本書──OverClocking Guide
翻翻之後發現內容寫得真是不錯，不過還有很多東西沒寫清楚
而寫這篇文章來分享玩超頻的感想~

注意：本篇很多地方只適用Intel處理器或是Intel X58平台

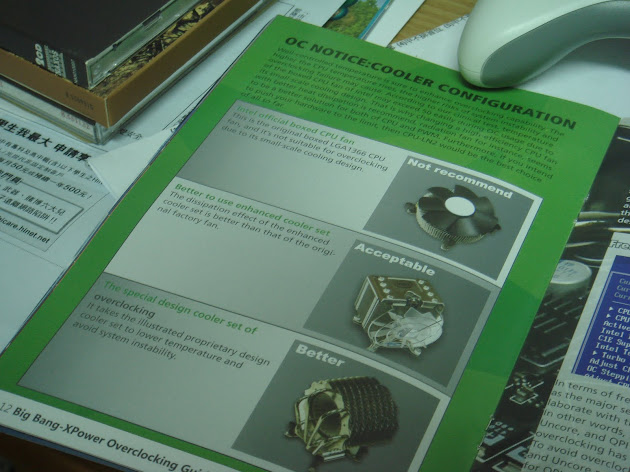

首先來到第一個重點：散熱器的選擇
超頻會使系統產生大量的廢熱，如果無法快速且有效地排除熱量就會造成系統不穩。
並且不建議玩家使用原廠盒裝的散熱器，因為原廠扇的溫度壓制在預設時脈下就已經不是很漂亮，更何況是超頻狀態，比較好的是使用專為降溫設計的散熱器，可以讓降低溫度並避免系統不穩。
但要注意一點，不是只有CPU會產生熱，周邊的零件像是：供電模組、北橋(有的話)、記憶體也都很重要

接著就直接跳到核心重點：使用Bios手動超頻
為什麼要使用複雜的Bios來進行超頻呢？因為這樣才能控制完整的選項，不會說某些設定維持預設而導致超頻失敗
來看到Bios畫面，選單的名稱會因為廠商、型號的不同而有所相異，那就請你自己找囉，我這邊使用Intel主機板：MSI Big Bang X-Power作為示範
先打開Cell Menu之後可以看到一大堆選項，但你不用擔心，這部分我會逐一的解釋功用

把Bios整頁的選項照順序排下來：

Cell Menu選項

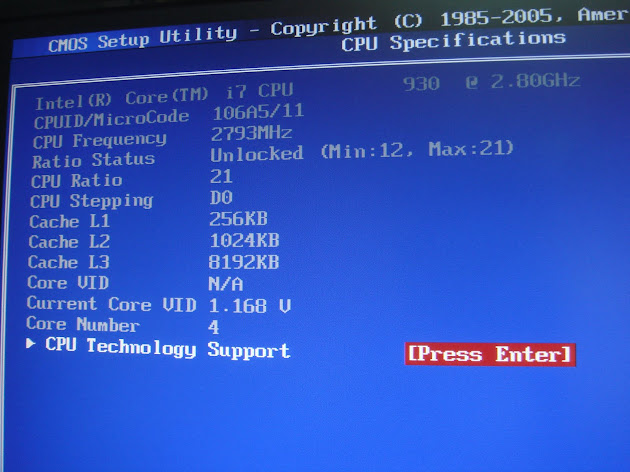

• CPU Specifications
• 用來查看處理器的詳細資訊，顯示的文字是唯獨的

• CPU Feature
• 用來設定開啟或關閉CPU的功能，像是省電的EIST、C-State或虛擬化VT-x

• Active Processor Cores
• 調整可以使用的核心數

• Intel EIST (Enhanced Intel SpeedStep)
• 開啟或關閉Intel EIST省電功能

• C1E Support
• 開啟或關閉處理器待機時降半頻的省電功能

• Intel Turbo Boost
• 依照CPU負載自動調整倍頻的功能，負載大時會自動拉倍頻

• Adjust CPU Base Frequency
• 所謂的"外頻"亦稱"BCLK"，意指CPU對外連結其他晶片的工作頻率，調整此選項會影響所有零件的速度

• Adjust CPU Ratio
• 所謂的"倍頻"，意指CPU本身對於外頻的放大倍率，此選項只影響CPU本身的工作頻率，放大後的頻率為實際工作頻率

• DRAM Timing Mode
• 選擇記憶體的時序要如何控制，Auto為參照EPPROM設定、Link是以通道為單位的手動調整、Unlink是每條記憶體分開手動調整

• Advanced DRAM Configuration
• 設定記憶體時序

• Extreme Memory Profile (X.M.P.)
• 開啟或關閉Intel的記憶體XMP超頻設定檔

• Memory Ratio
• 設定記憶體頻率的放大倍率(以外頻為基準放大)

• Uncore Ratio
• 設定開核(?)頻率的放大倍率(以外頻為基準放大)

• QPI Links Speed
• 設定QPI要以什麼模式運作，有慢速模式和全速運作

• QPI Frequency
• 設定QPI的頻率，基本上外頻200Mhz時最好都固定在4.8GT會比較容易上

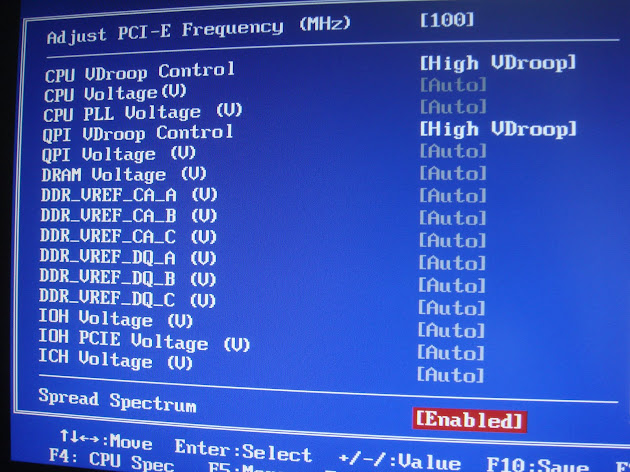

• Adjust PCI-E Frequency
• 調整PCI-E的運作頻率，基本上是要固定在預設的100Mhz，不然周邊設備(如硬碟)可能會因此受損

• VDroop Control
• 調整避免大量負載造成的電壓暴降的方式

• Spread Spectrum
• "展頻"或稱"頻譜擴散"，此功能用來調整脈衝，降低主機產生的電磁波干擾問題，超頻時強烈建議關閉此選項

CPU Feature選項

• Intel EIST (Enhanced Intel SpeedStep)
• Intel EIST省電功能

• Intel C-State
• 一種閒置時的電源管理功能

• C State Package Limit Setting
• 選擇C State最大可到達的等級

• C1E Support
• 開啟或關閉處理器待機時降半頻的省電功能

• OverSpeed Protection
• 開啟或關閉超速保護，此功能可監控CPU流量及電源狀況，超出特定範圍會自動降低時脈，如果要超頻請關閉此選項

• Hyper-Threading Function
• 開啟或關閉"超執行緒技術"，此技術可增加邏輯處理器數量

• Execute Bit Support
• 開啟或關閉病毒防護技術

• Set Limit CPUID MaxVal to 3
• 設定是否限制處理器速度

• Intel Virtualization Tech (VT-x)
• 開啟或關閉虛擬化技術

• Intel VT-d
• 開啟或關閉I/O虛擬化

超頻時建議關閉所有省電功能、超速保護(OverSpeed Protection)、頻譜擴散，這樣有助於增加穩定性。

接著來講解X58所有頻率的算法：

• CPU頻率
• [外頻]*[CPU倍率]=[實際工作頻率]

• 記憶體頻率
• [外頻]*[記憶體倍率]*[2(Double-Data Rate)]=[實際工作頻率]

• Uncore頻率
• [外頻]*[Uncore倍率]=[實際工作頻率]
• Tips:  Bloomfield核心的Uncore倍率必須要等於記憶體倍率的2倍或以上，而Gulftown核心的Uncore倍率則是至少要記憶體倍率的1.5倍

• QPI頻率
• [外頻]*[QPI倍率(見下面)]=[實際工作頻率]

• QPI倍率：
• BIOS裡面的設定
  4.8GT/s 就是 18倍
  5.86GT/s 就是 22倍
  6.4GT/s 就是 24倍
  外頻133MHz下，1GT/s=500MHz
  外頻160Mhz下，1GT/s=600MHz
  外頻200MHz下，1GT/s=750MHz

基本上外頻就決定了所有核心零件的基準頻率

超頻除了調整頻率之外，最重要的就是電壓
電壓控制著晶片的穩定度、功耗和溫度，電壓不足以提供維持穩定的時候就有可能會當機，但過高的電壓又會產生不必要的廢熱和耗能，因此如何找出頻率和電壓之間的需求就是很重要的課題
通常我們會用實際去調的方式來得知目前的電壓是不是合用，雖然很耗時間，但這才是唯一能確定電壓是不是OK的方法

雖說電壓是因CPU而異，但我們還是可以依照官方規範整理出一個安全電壓的表格(僅供參考)

超頻看起來很困難，但是只要知道主要控制的要點，並注意相關零件的散熱，實際上會花費心思的就是調整參數、測試、調整參數、測試...(輪迴ing)

希望各位看完我的心得之後也可以超頻如有神~~
