數字管時鐘 控制電路 完工！

上週開始又繼續完成擺在一旁的電路板，上面都有些銅箔有輕微鏽掉，但這並不影響狀況~

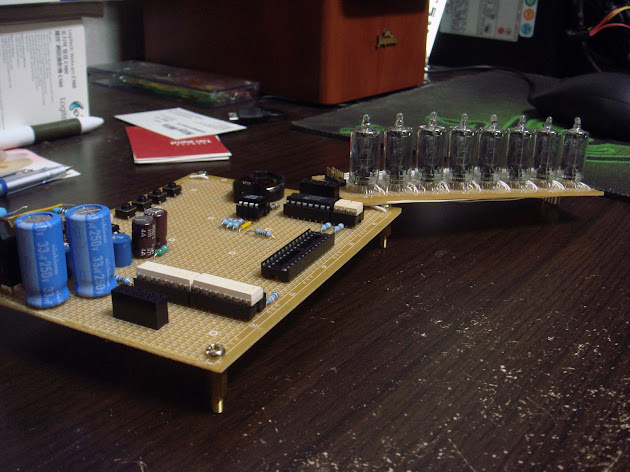

這是已完工的燈管子板和控制電路

相較於燈管子板，正面整個乾淨多了(都藏到後面XD)

目前除了MCU(微控制器)之外所有的IC都上了，因為還在等程式

合體之後的樣子，當初設計的時候就是想把兩張電路板之間距離壓到最小，不過看來還有點空間，也算是好事吧www

從正面比較容易看出差距

合體之後的鳥瞰圖，底下空了一塊不知道要幹嘛，但I/O都用完了~~

很不巧的，製作完控制電路之後，AVR就被我玩壞了XD(也不知道為什麼

還在等新的要給kgame寫程式ww
