體驗壓網路線

今天下午去上林董網路線壓製講座,學到了好多有關於製作網路線的技巧

回家就來分享一下我的心得~

首先列出步驟:

1. 準備材料,水晶頭、網路線、壓線鉗(含刀片)

2. 先用壓線鉗的刀片輕輕夾住網路線,轉個半圈,接著用手把皮轉開

3. 把裡面4組絞線分別以白橘、橘、白綠、藍、白藍、綠、白棕、棕排列

4. 用壓線鉗的刀片把排好的線頭剪平

5. 平行把線推進去水晶頭

6. 把水晶頭推進壓線鉗的插槽,卡住後,壓下把手

7. 完工



除了這些步驟之外,還有些小撇步和要注意的地方:

1. 訊號傳輸使用第1,2,3,6根線,記得要用綠色跟橘色,它們通常是絞比較緊的兩組(一條線是8條、4組的雙芯絞線)

2. 外皮要推到水晶頭內部有斜坡的地方,這樣才能確保外皮不會脫落



後記:

感謝林董的教學,還拿IBM的線讓我練習 {臉紅}

IBM的線很粗,裡面還有包塑膠套,整體線材硬的不得了,而且彎曲時還會有窸窣的聲音

當林董說到綠色和橘色的線絞比較緊時,打開線材一看,IBM竟然是4組絞線都一樣緊

真不愧是最貴的線....{= =|||}

另外,林董隨手拿的世淇壓線鉗還真不錯用,不但有附上刀片,還幫忙把切割距離都抓好了~



照片:

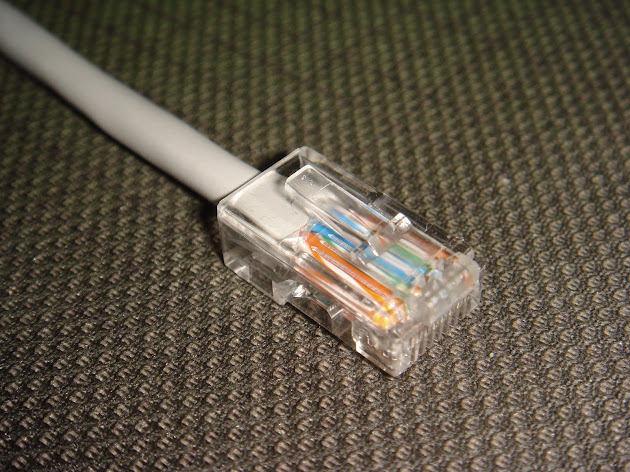

我壓的網路線XD

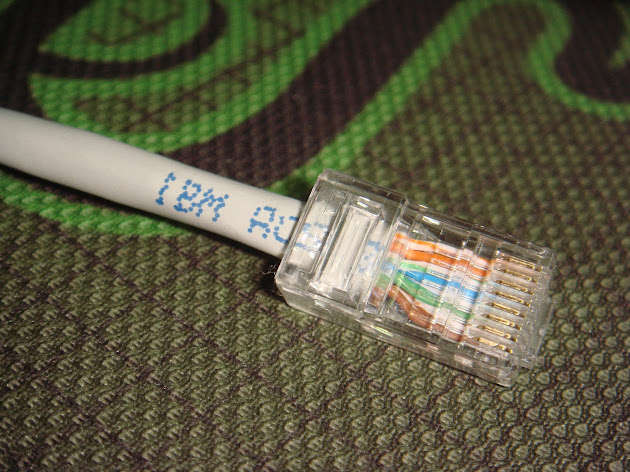

IBM的線,可惜這隻水晶頭有點沒壓好

網路線順序

4組絞線

超粗的銅芯
