WD400BB 硬碟拆解

今天去買了六角形螺絲起子,回家的時候看到陣亡已久的WD 40G

於是就對著它露出邪惡的笑容...

在脫衣服之前先來看看它的外表(手震注意)

過期的身分證

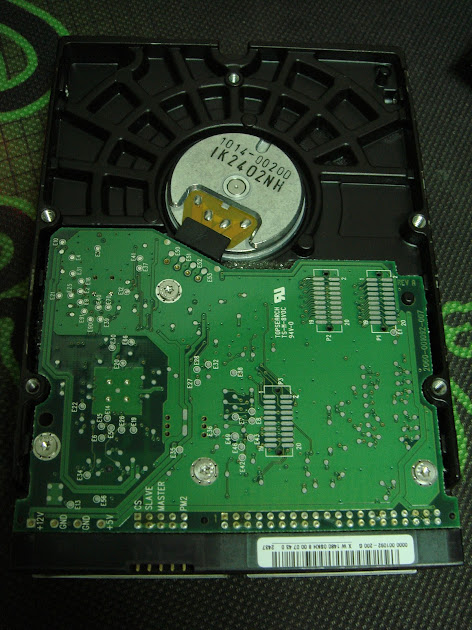

背面的樣子

把上蓋脫掉的樣子

上蓋的邊緣有密封條,滿緊實的,要打開還要用力(應該是黏住了...)

閃閃發亮的碟盤

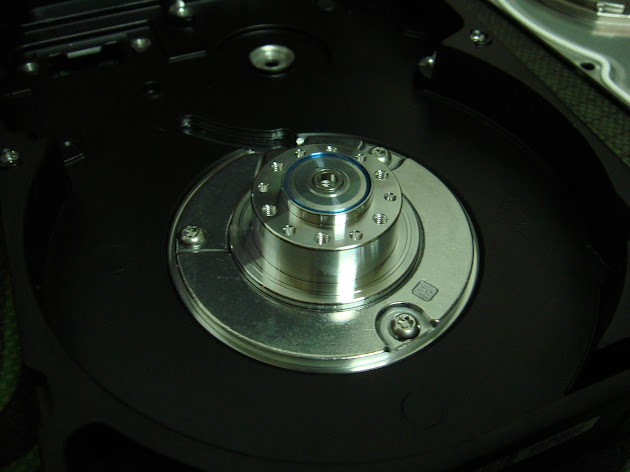

高速馬達

強力磁鐵+讀寫針

接下來輪到背面,PCB拿掉的樣子

讀寫針的訊號線

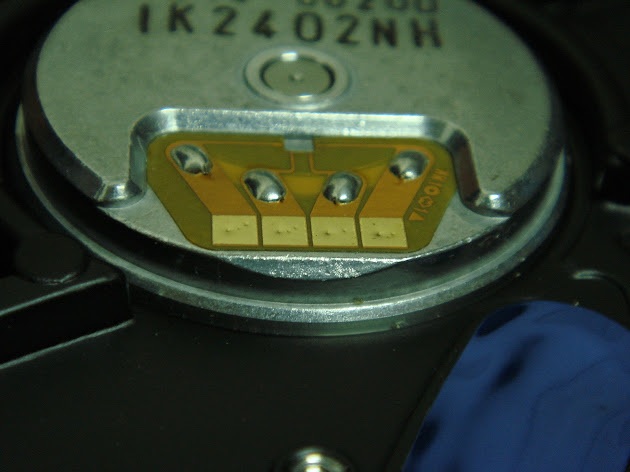

馬達電源輸入

PCB全貌

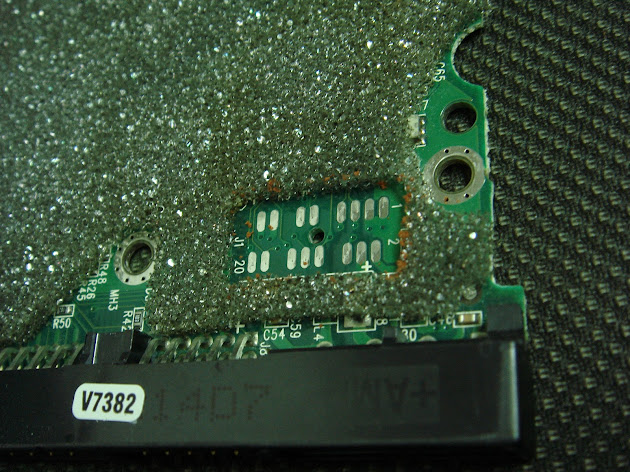

拿掉防塵棉的樣子

彈簧式的馬達電源接點

同樣也是運用螺絲下壓力的訊號接點

WD牌的處理器,不過子型號為啥是IBM-1.1阿...

某種謎樣的控制IC...

海力士生產的快取記憶體,容量2Mb、時脈143Mhz

Pacific Digital 的 Talon 控制器(?

意法半導體在義大利生產的Bios

一樣是意法(ST)生產的驅動晶片

夾住讀寫針的兩塊強力磁鐵

讀寫針的控制晶片

拿下來的時候不小心把針頭弄壞了XDD

拆一拆就變成這樣了

然後把碟盤拿出來~

現在硬碟上面只剩馬達了~

當然,馬達也要拿出來XDD

再來就變成空蕩蕩的殼啦~

最後,就附上一張碟盤閃亮亮的照片和傳說中的特典吧



http://zlsh107.x.fc2.com/WD400BB.mp3
